玻璃鋼電纜橋架電纜總截面積與托盤內橫斷面積的比值,電力電纜不應大于40%;控制電纜不應大于50%。
各種組件及支吊架在滿足相應荷載的條件下,其規格尺寸應與托盤,梯架的直線段,彎通系列相匹配。
故在設計階段應要求設計人員根據工程環境特征和技術要求,合理選擇電纜橋架的結構特征,并在平面圖的型號標注和材料表中進行清晰地表達。
就費用而言,鋁合金橋架的造價比鍍鋅鋼制電纜橋架要高20%,使用壽命是鋼制電纜橋架的5倍以上。
鋁合金電纜橋架重量也很輕,由于鋁,鋼比重不同(Al=Fe=86),按重量計算,鋁鋼之比約為1:3。
按照材料劃分,電纜橋架主要有鋼制,玻璃鋼和鋁合金幾種。
不易燃燒,難燃型玻璃鋼電纜橋架的氧指數≥32。
施工的優越性在于切割方便,組裝靈活,安裝無需動火,這對于爆炸危險環境并且工程工期緊張的化工廠工程意義尤其重大,因?yàn)樵诒ㄎkU環境,工程動火安裝時化工廠必須停產,經濟效益必受影響。

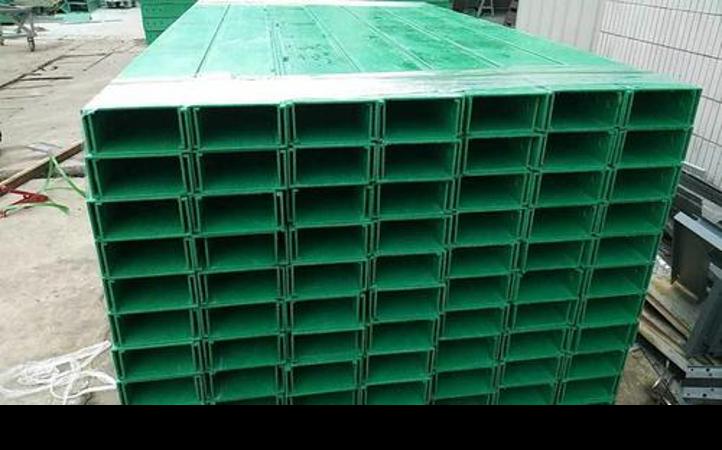

玻璃鋼電纜橋架的特點是質量輕,比重僅為碳鋼的1/4;耐水性和耐腐蝕性好,適合化工廠。
電纜橋架結構類型選擇:在工程設計文件中通常籠統地將電纜橋架稱呼為“橋架”,并未指出具體的結構特征,不同類型,不同制作材料的電纜橋架價格相差較大,且結構類型的混亂會帶來工作現場散熱,機械防護方面的問題。
八,根據電纜彎曲半徑選擇電纜橋架:在選擇電纜橋架的彎通或引上,引下裝置時,不應小于電纜橋架內電纜最小允許彎曲半徑。
電纜橋架填充率的選擇:電纜梯架,托盤寬度和高度的選擇應符合填充率的要求,電纜的梯架和托盤內的填充率在一般情況下,電力電纜可取40%~50%,控制電纜可取50%~70%,且宜預留10%~25%工程發展余量。
電纜橋架防火等級選擇:電纜橋架在有防火要求的區段內,可在電纜梯架,托盤內添加具有耐火或難燃性能的板,網等材料構成封閉或半封閉式結構,并采取在橋架及其支吊架表面涂刷防火涂層等措施,其整體耐火性能應滿足國家有關規范或標準的要求。
如何合理地選擇電纜橋架的規格尺寸呢。
在工程防火要求較高的場所,不宜采用鋁合金電纜橋架。
